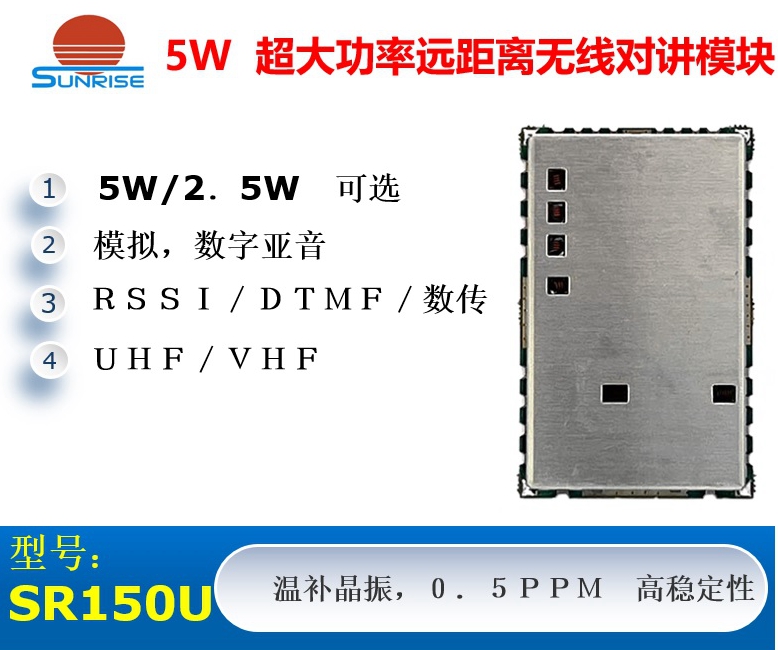

SR150U
5W/400M-480M
大功率無線對講/數傳收發模塊
完整規格書下載:
SR-150U(UHF-5W) 小體積高功率無線對講數傳模塊規格書V304.pdf
淘寶樣機購買:
SR150U(5W 400M-480MHZ)大功率無線對講機模塊,無線數傳模塊-淘寶網 (taobao.com)

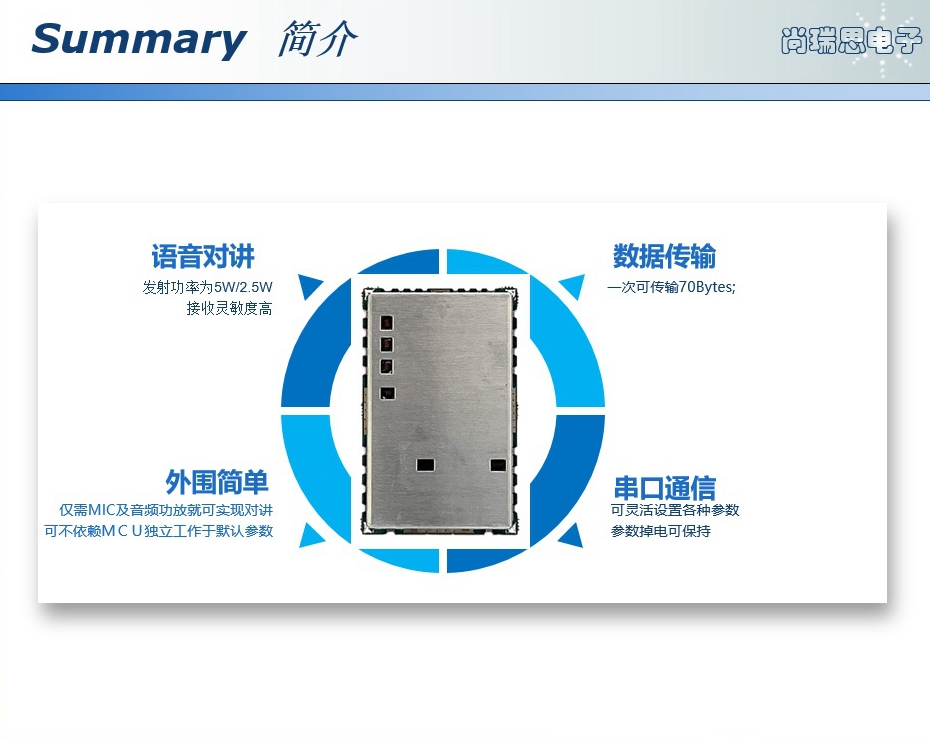

一、概述:

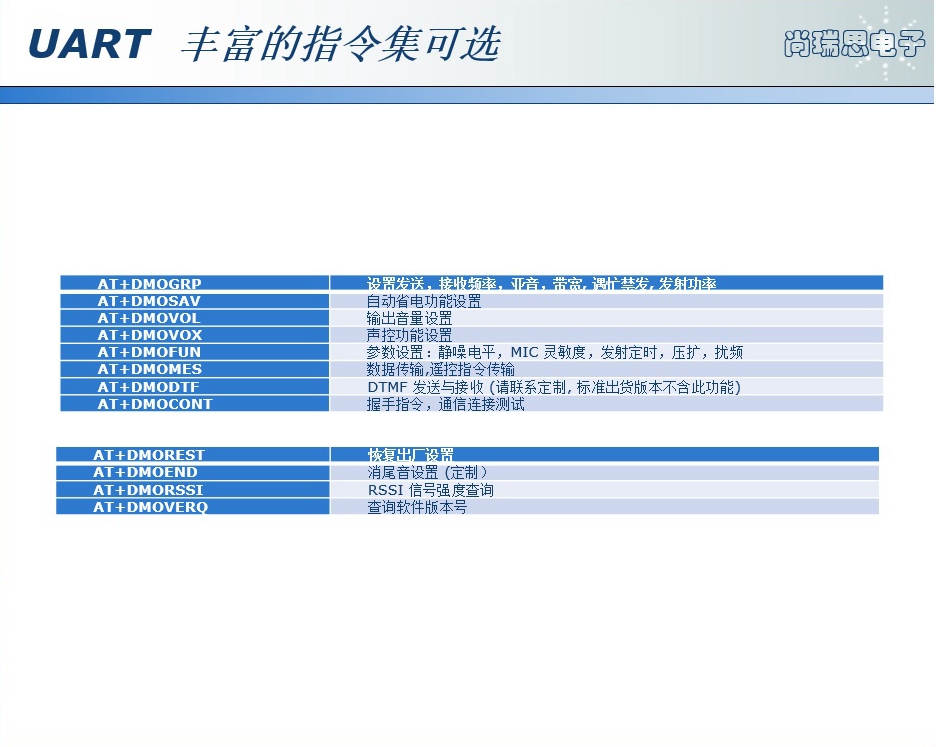

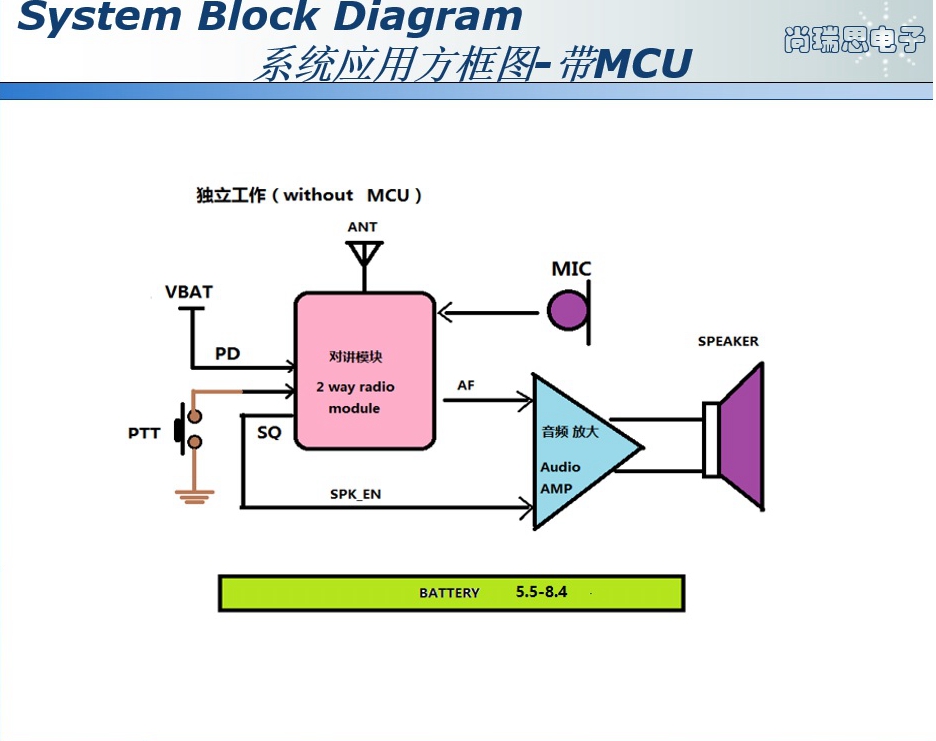

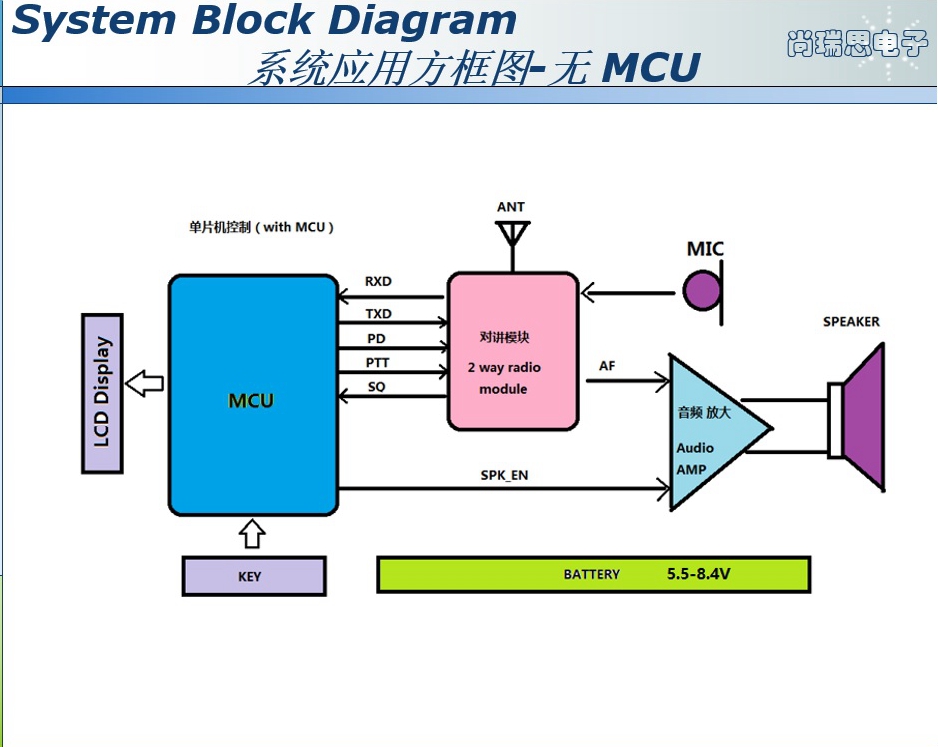

SR150U是行業內首款緊湊型,超大功率的無線語音對講及遠距離數據傳輸模塊, 基于自動功率跟蹤技術,使得整個頻段內的發射功率一致性良好。 內置高性能射頻收發芯片、微控制器以及射頻功放。外控制器可通過標準的UART(TTL電平)通訊來設置模塊工作參數并控制整個模塊的收發。該模塊只需外接天線、MIC和語音功放即可組成一臺完整的對講機或數傳電臺。模塊參數設置后可以掉電保存,簡單應用時,可以無需使用外掛單片機。
另外,SR150U 還具有無線數據傳輸功能,適用于數據量不大,對實時性要求不高的遙控場合。 支持DTMF 收發,需定制。

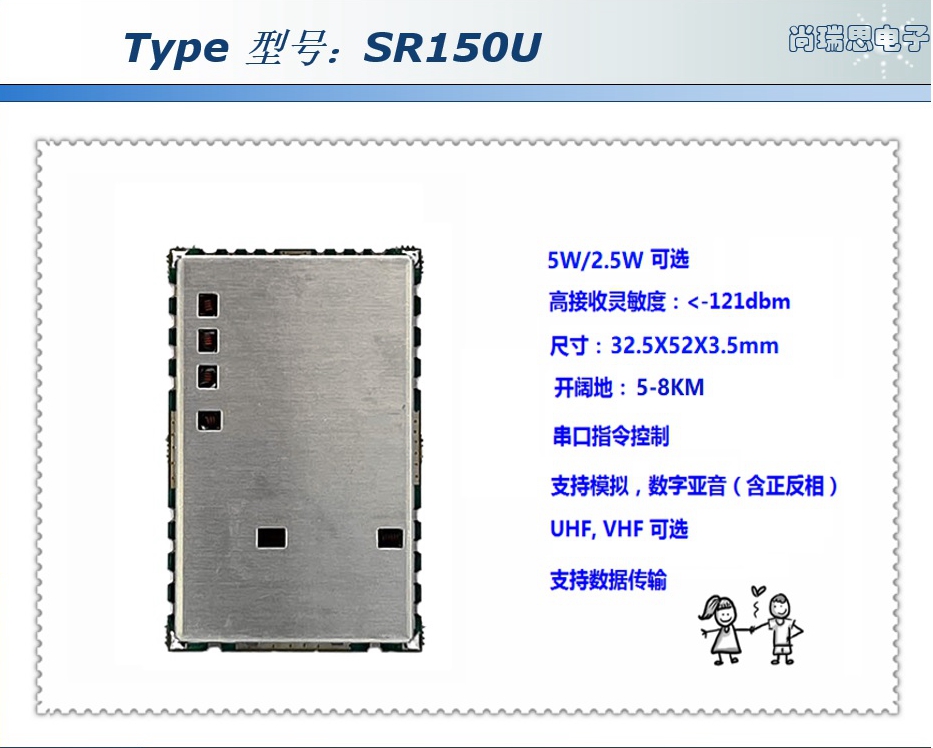

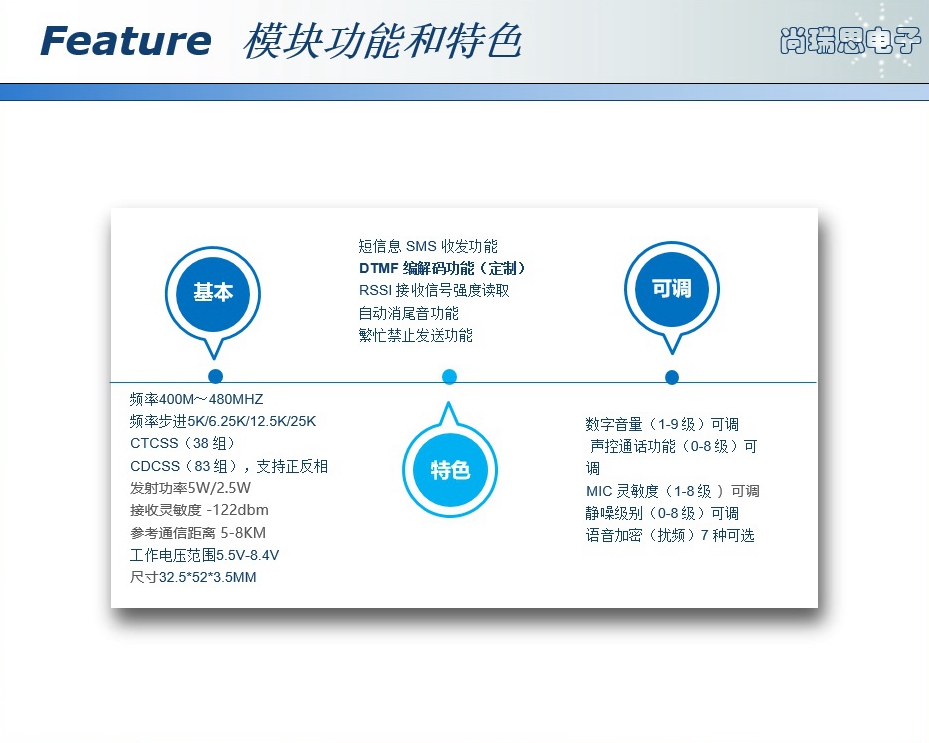

二、特點:
l 基于數字信號處理技術的調頻解調技術 ;
l 自動功率調整技術,使得整個頻段的發射功率一致性良好。
l 頻率范圍:400MHZ~480MHZ;
l 頻率步進可選擇:5K/6.25K/12.5K/25K;

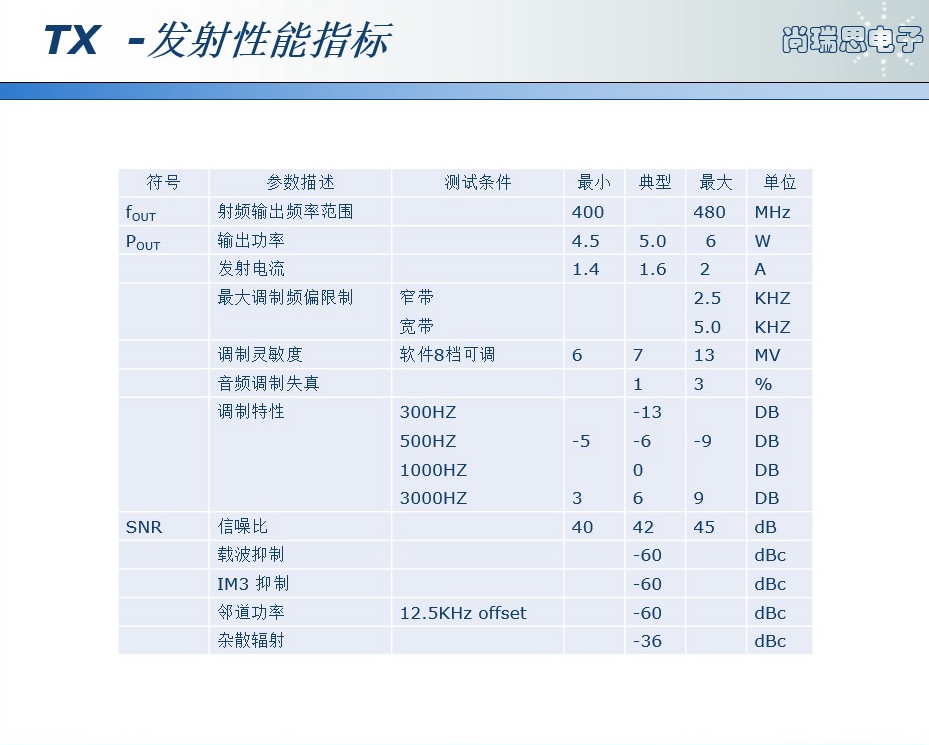

l RF輸出功率:5W /2.5W
l 語音加密(擾頻)功能:(7種選擇)
l 短信息SMS收發(遙控,數傳)功能;
l 接收信號強度RSSI 查詢
l DTMF 發射,解調功能(如有需要,請聯系定制)
l 內置CTCSS(38組)、CDCSS(83組)編解碼, 支持正反相;
l 自動消尾音功能;
l 數字音量調節:(1-9級)可調;
l 聲控免提通話觸發靈敏度:(0-8級)可調;
l 靜噪級別:(0-8級)可調;
l MIC靈敏度調節:(1-8級)
l 發射定時TOT, 1-9分鐘可設置

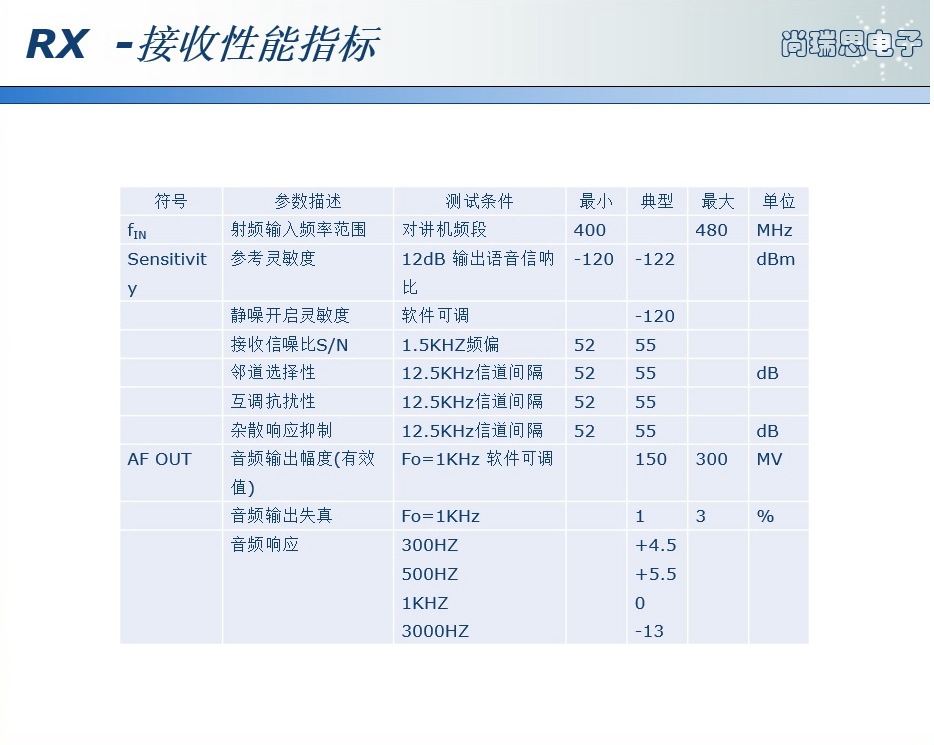

l 高接收靈敏度:-121dBm;
l 超低功耗(睡眠模式):(0.1uA);

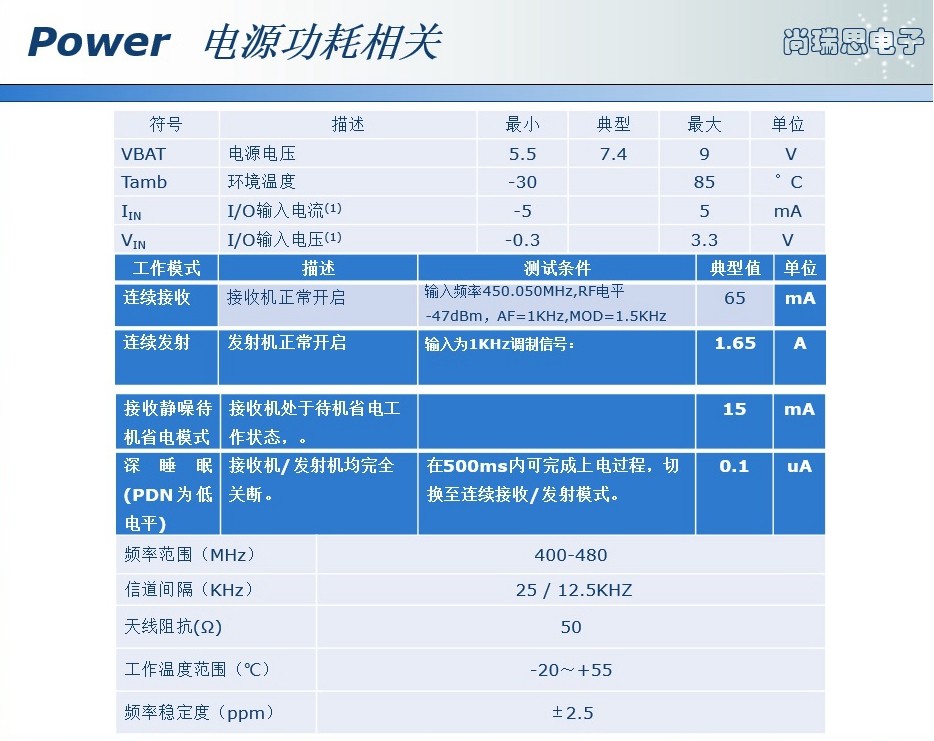

l 電壓工作范圍:5.5V~8.4V, 建議工作電壓7.4V-8.4V,電源必須能提供2.5A以上的電流

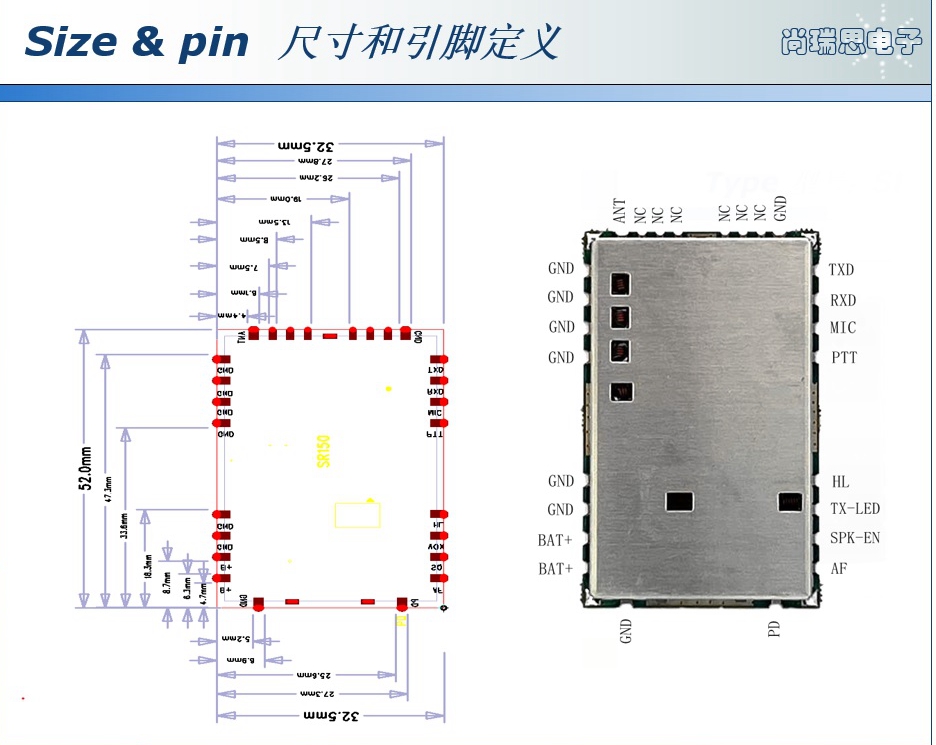

l 尺寸:32.5*52*3.5mm;
l 參考通訊距離:開闊地5-8公里 ; 實際通信距離受(發射功率,接收靈敏度,天線長短/擺放位置/匹配程度,使用環境等多種因素影響)

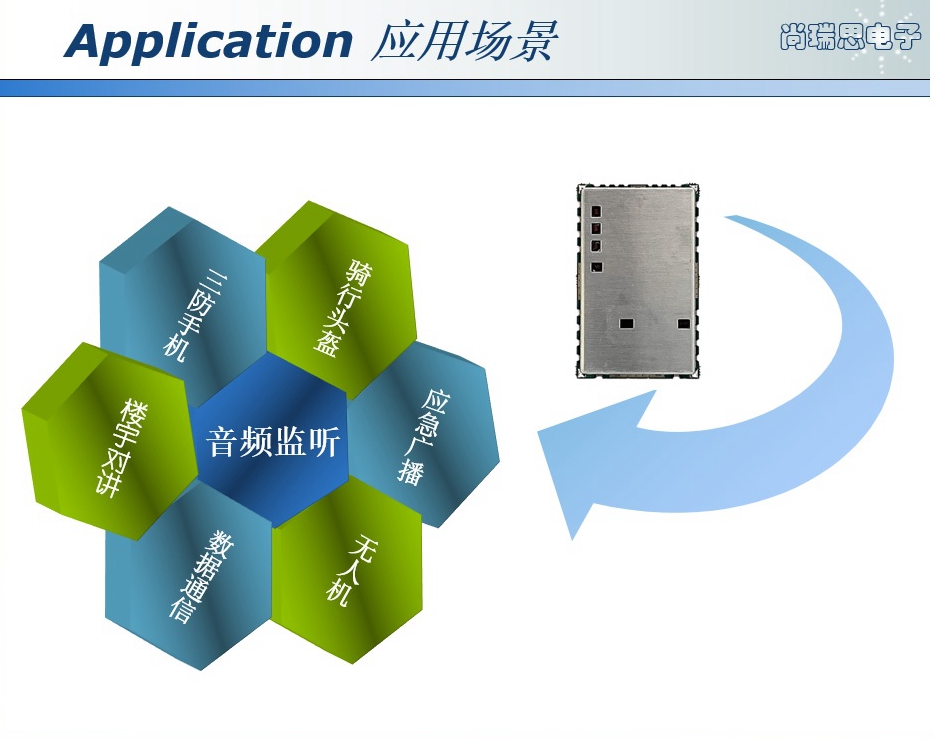

l 應用領域:
1、便攜式,車載,對講及傳呼系統;
2、遠距離無線遙控,數據數傳系統;
3、電梯對講,野外通信,無人機及其他需要超遠距離應用的場合。
