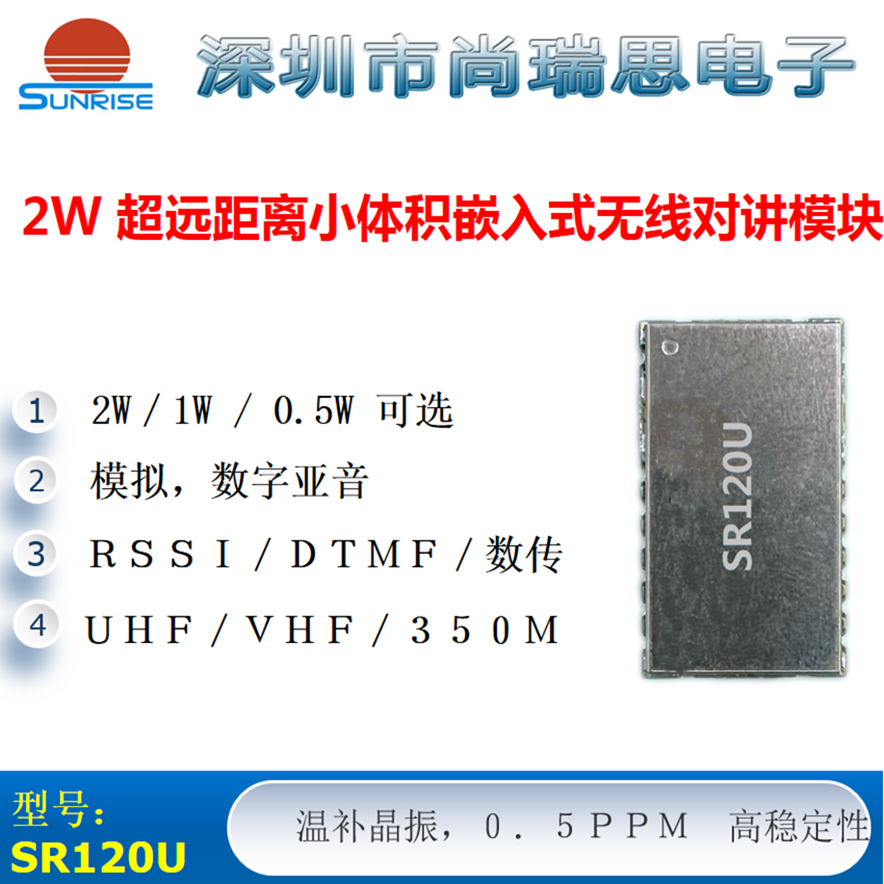

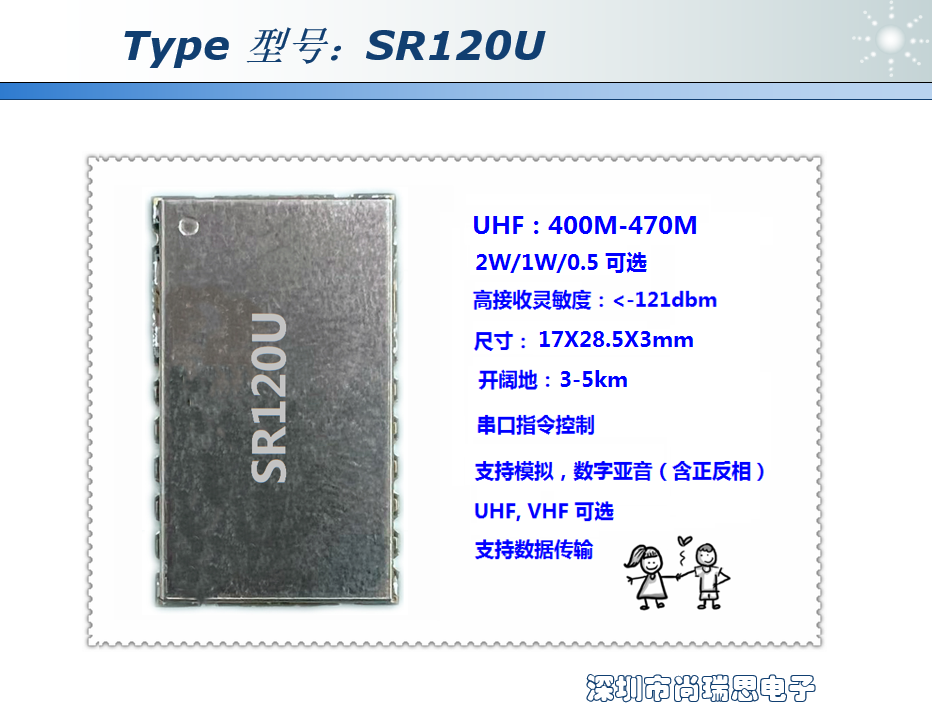

SR120U
無線對講/數據傳輸模塊
UHF (400M - 480MHZ)/2W
完整規格書下載:
SR120U (2WUHF )超小體積無線對講數傳模塊規格書V102B.pdf
淘寶樣品購買:
SR120U(2W 400M-480MHZ)無線對講機模塊,無線數傳模塊-淘寶網 (taobao.com)

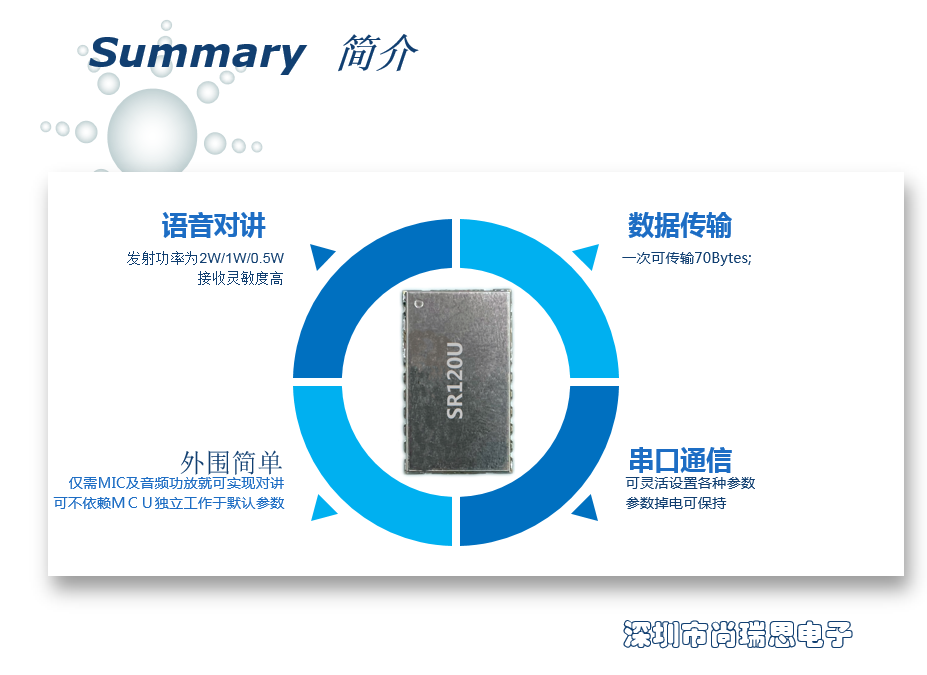

一、概述:

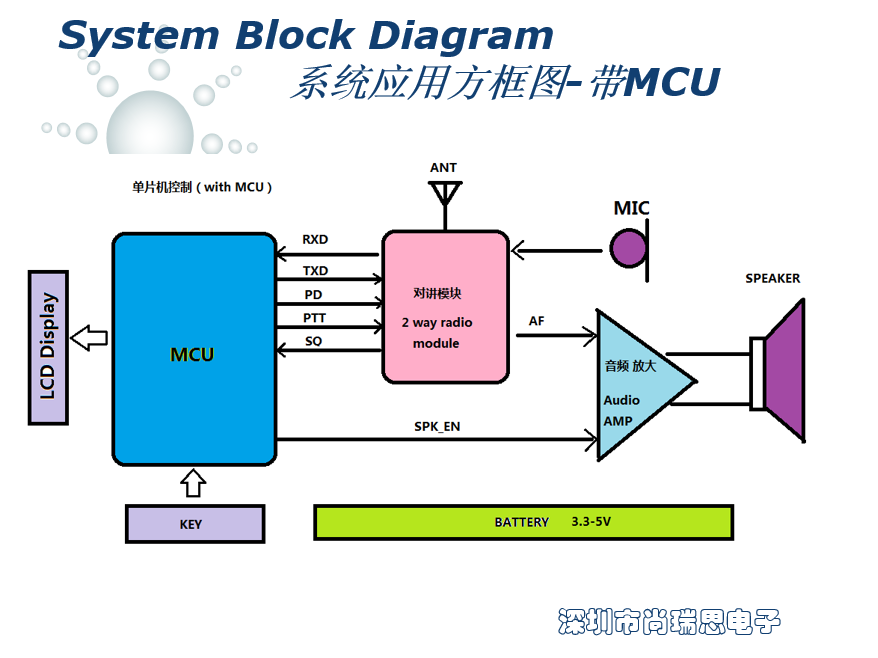

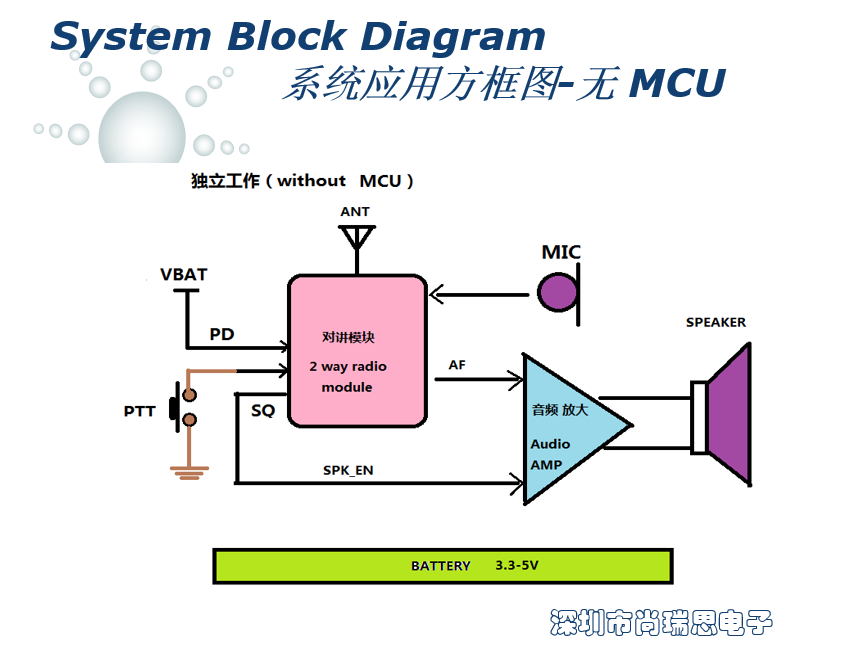

SR120U是一款性價比極高的無線語音對講及數傳模塊,發射功率高達2W,開闊地通訊距離可達9公里。模塊內置高性能射頻收發芯片、微控制器以及射頻功放。 外控制器可通過標準的異步串行接口(RS232)通訊來設置模塊工作參數并控制整個模塊的收發。該模塊只需外接天線、MIC和語音功放即可組成一臺完整的對講機或數傳電臺。 即可獨立應用, 也可加主控制器;
本模塊同時具有數據傳輸/短信息(數據傳輸功能), 一次可以發送70 BYTE 數據, 可應用于數據量不大, 實時性要求不高的數據傳輸,遙控指令收發;
另外可以定制 DTMF 收發功能;

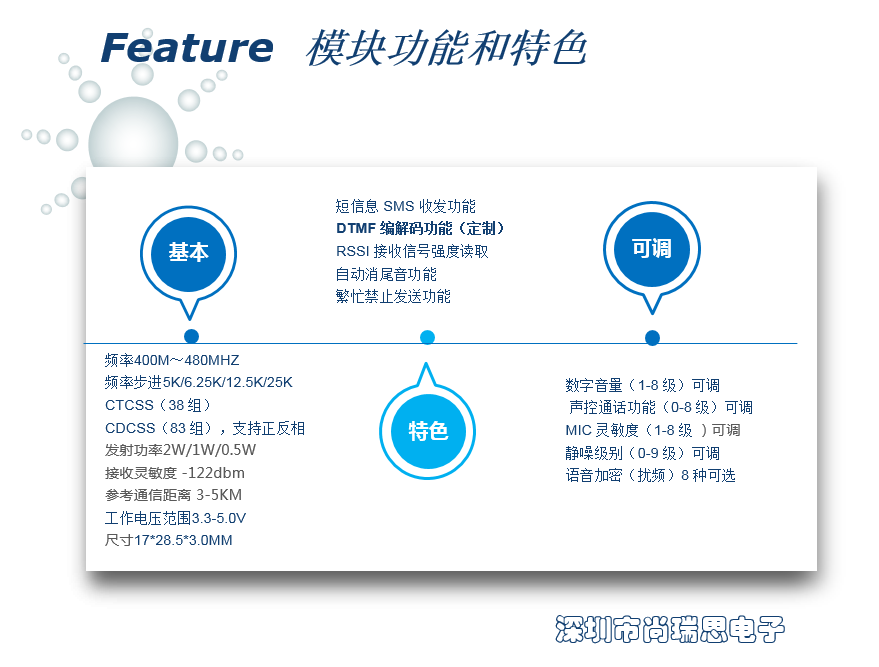

二、特點:
基于數字信號處理技術的調頻解調技術 ;
頻率范圍:400M~480MHZ;
頻率穩定度:2.5PPM(20~60℃)
頻率步進可選擇:5K/6.25K/12.5K/25K;

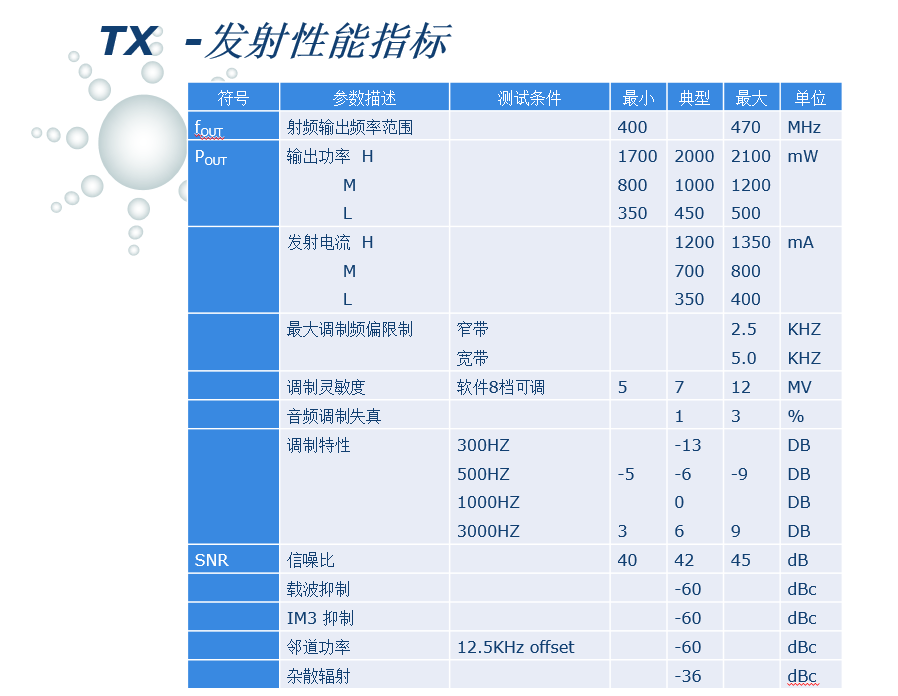

RF 輸出功率可選: 高功率2W/低功率1W
語音加密(擾頻)功能
短信息 SMS 收發功能,串口通信速率9600 波特率,
數據空中速率 1200 波特率;
內置 CTCSS、CDCSS 編解碼;
自動消尾音功能;
數字音量(1-9級)可調;
聲控免提通話功能(0-8 級)可調;
靜噪級別(0-9 級)可調;
MIC 靈敏度軟件可調(1-8 級)

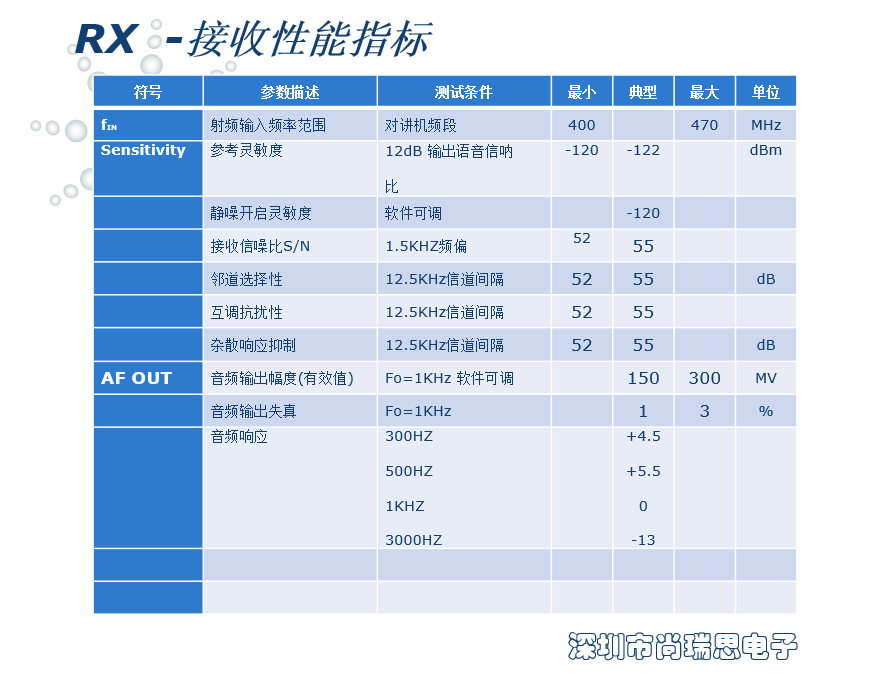

高接收靈敏度:-122dBm;

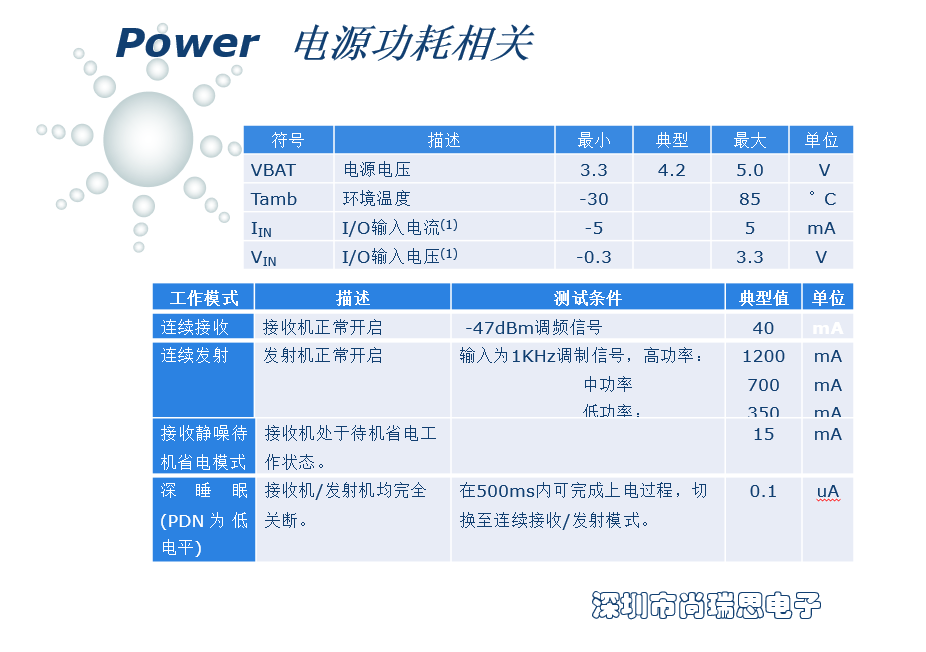

超低功耗睡眠模式(0.1uA);
電壓工作范圍:DC 3.3~5.0V
參考通訊距離:開闊地達3-5公里。注意:實際通信距離受天線,高度,使用環境等很多因素影響;

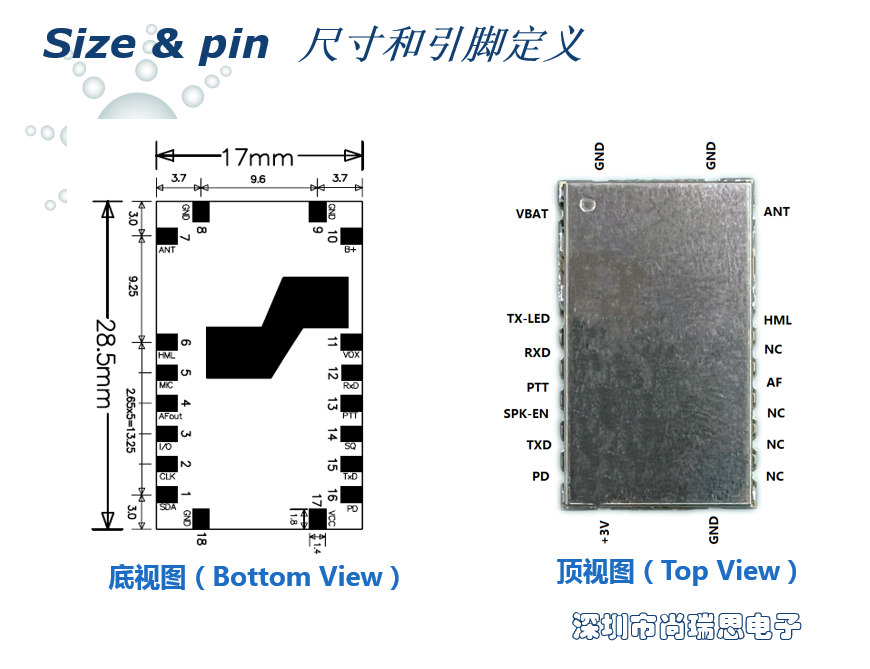

尺寸: 20 * 38 * 3.5 MM
應用領域:
無線對講及傳呼系統;
無線數傳;
其他產品嵌入對講機功能的全新設計。
